特點

• 提供觸摸屏和PLC控制系統（選配），各項指標檢測記錄功能；
• 外置可控led光源，時間光照強度可調，可更換光色；
• 配合清洗裝置，通過水泵驅動清洗球來清洗玻璃管壁及管路；
• 配合恒溫系統（選配），配置冷熱制冷設備，溫度范圍20-40度可設置；
• 擁有良好可靠的防漏水和可拆卸結構；
• 可以根據客戶不同養殖藻類設計不同的管道式光生物反應器結構；

柱式光生物反應器主要應用于二級培養，為餌料車間和育苗場等小規模培養提供二級擴培；也可用于實驗室小規模培養后的數據采集和分析，提供PH、DO、電導率、CO2、ORP等等傳感器在線記錄數據；培養容器內置光源和循環導管攪拌來培養微藻和光合細菌。

特點

• 容量大小可定做，有機玻璃管直徑20-600mm可選；
• 外置或內置LED光源可控光照時間光照強度，更換光色；
• 容器內部方便清理，可配合磁力刷清理；
• 可選配恒溫系統，配置恒溫水槽，溫度范圍10-40度可設置；
• 配備曝氣裝置（藻類培養）；
• 配備內循環裝置（光合細菌培養）；
• 配備控制柜，帶溫度檢測和自動加熱
• 設備內置射流管，利用空氣原理，將水體從側孔處射流而出，形成攪拌

可選配觸摸屏和PLC控制器，外觀更美觀，內置所有控制方式，可手動和自動模式切換運行



可以根據客戶需要定制，目前提供的有20L或100L的光生物培養器（光生物反應器）。具有攪拌循環、充氣、測溫，測pH，測光照度，自動加熱，自動調光和自動調整pH的功能。

光反應器使用說明書（GY-FYQ-03-2012-S05）



培養案例

上海某高校采用60L光生物反應器培養微綠球藻 Nannochloropsis oculata，干物質最高可以達到1g/L,一桶藻培養下來可以得到50-60g干物質。

使用注意

通二氧化碳會導致pH降低，抑制生長

培養藻的過程要根據實際情況選擇氣泵還是水泵工作，如萊茵衣藻培養就不能開潛水泵。

客戶使用

???

另有配套的氣體混合器和參數記錄控制設備

氣體混合流量控制器

藻類培養參數控制記錄系統

藻類培養參數控制記錄系統

我們也提供工程定制。

詳情請聯系我們。



光生物反應器



繞管式光生物反應器



光生物反應器

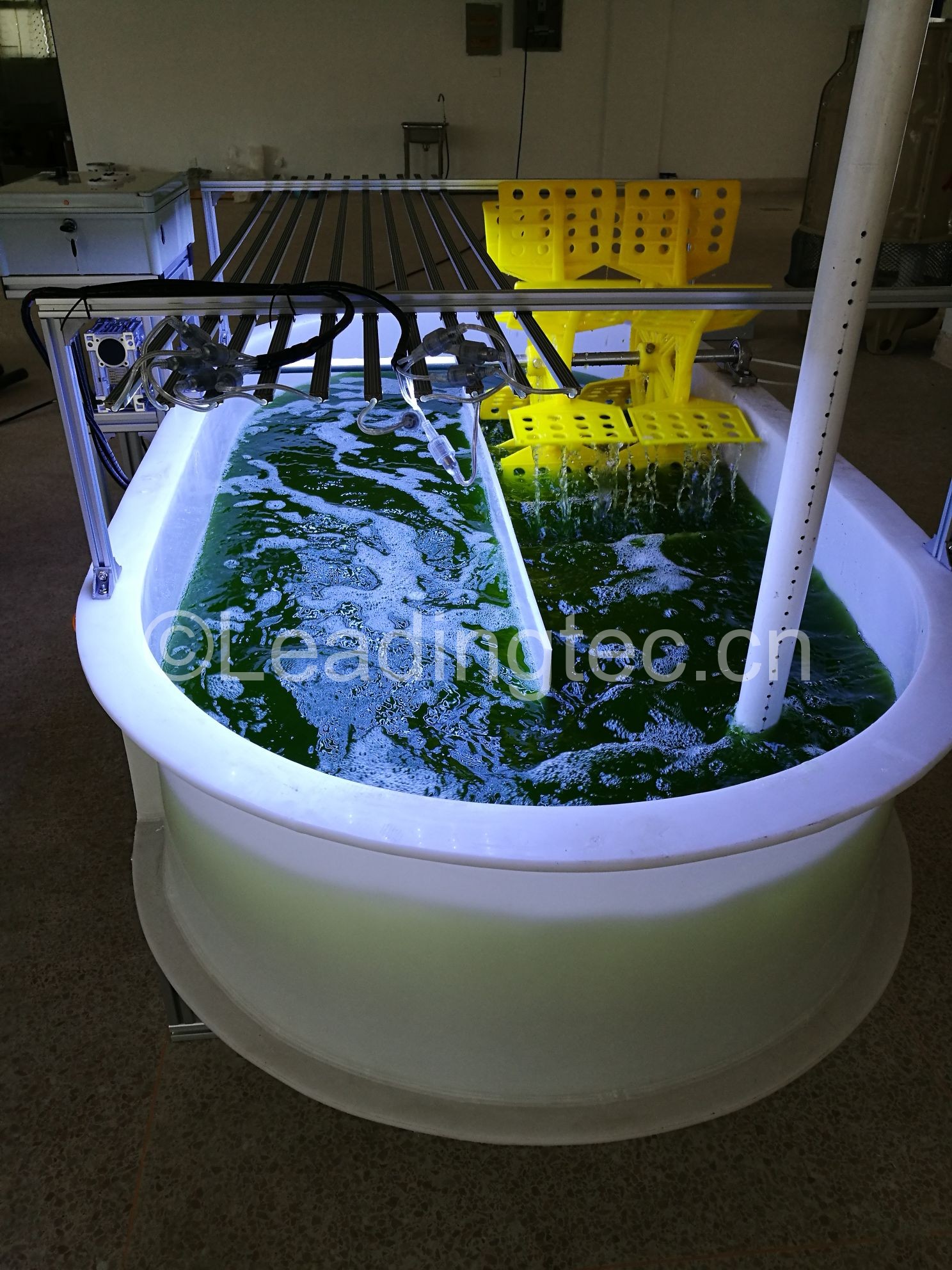

跑道池



光生物反應器



光生物反應器



光生物反應器工程



光生物反應器



光生物反應器



光生物反應器



光生物反應器

產品參數介紹

產品技術指標

管式光生物反應器主要應用于三級培養，根據多年積累的藻類培養和設計經驗，為客戶提供大規模生產用的管道式藻類培養生物反應器的設計方案和設備制造。

特點

• 提供觸摸屏和PLC控制系統，也可各項指標檢測記錄功能；
• 外置或內置LED光源可控光照時間光照強度，更換光色；
• 配合清洗裝置，通過水泵驅動清洗球來清洗玻璃管壁及管路；
• 可選配恒溫系統，配置冷熱制冷設備，溫度范圍20-40度可設置；
• 配備低剪切力養藻水泵，不易損傷藻類；
• 帶變頻控制系統，流量大小可調節；
• 擁有良好可靠的防漏水和可拆卸結構；
• 可以根據客戶不同養殖藻類設計不同的管道式光生物反應器結構，隨意增減容量，適應于實驗室或者大規模工業使用

提供如下設備制造設計方案：

1、可以根據客戶不同養殖藻類設計不同的管道式光生物反應器結構，隨意增減容量，適應于實驗室或者大規模工業使用
2、選材可以是有機玻璃（亞克力,PMMA)或者硼酸玻璃
3、在工業大規模藻類培養管道反應器提供適配的循環泵（選型大流量、可持續工作、對藻細胞沒有剪切力）
4、設計換氣和氣體控制裝置
5、良好可靠的防漏水和可拆卸方案
6、提供各項指標檢測記錄功能，提供labview或者串口等其他輸出連接方式。

管道光生物反應器可定制：

1、根據客戶現場尺寸定制管道容量

2、根據客戶容量要求定制管道外徑（外徑60mm的玻璃管道，外徑90mm、110mm、160mm的有機玻璃管道）

3、不同的管道連接采用可靠的鏈接方案保證不漏水，方便拆卸更換（硅膠連接、塑焊連接）

4、根據客戶現場的高度定制管道層數

5、根據客戶的要求定制管道放置方式，直立或者平行

管道式光生物反應器在驅動方式上可以結合多重運行驅動模式：

1、降低溶氧，增加二氧化碳

2、降低能耗，太陽能電池板就可以帶動系統運行

3、減少細胞粘壁情況，清洗管道內壁

4、根據細胞特點選擇合理的驅動模式

管道式光生物反應器結構分為平行管道結構和垂直管道結構?

A)平行管道結構光生物反應器分為柵欄式管道和螺旋式管道結構

a)螺旋管分為蛇形管和盤旋管

1、蛇形管道結構光生物反應器

2、盤旋管道結構光生物反應器

B)垂直管道結構光生物反應器

管道式反應器外形不僅限于以上圖片，圖片來源于網絡

容量大小可定制



柱式光生物反應器磁力攪拌方案



柱式光生物反應器磁力攪拌方案



柱式光生物反應器磁力攪拌方案

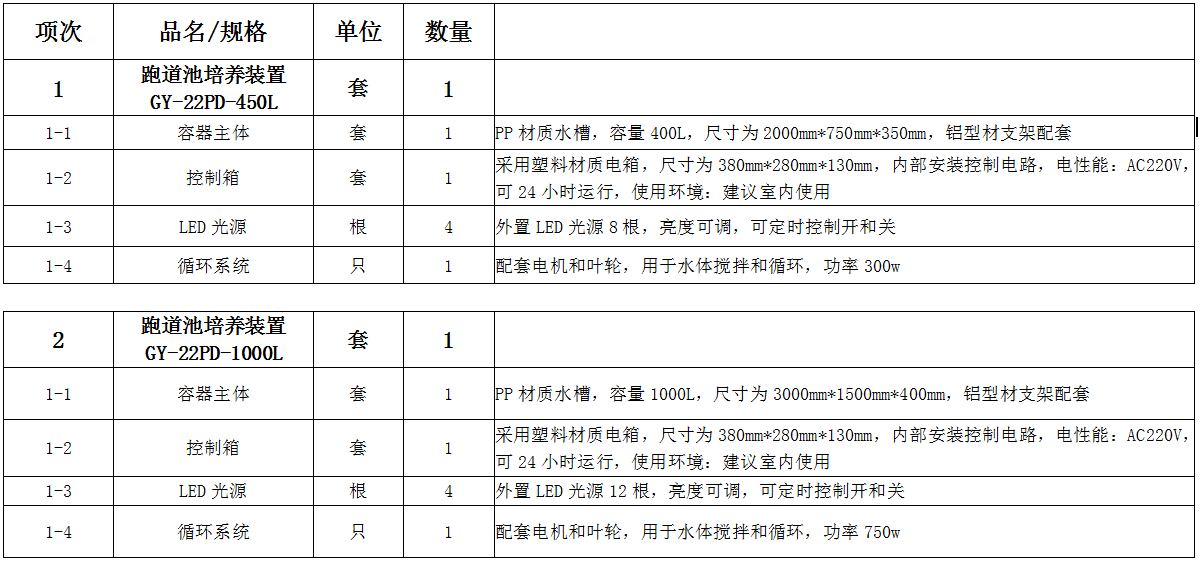

產品參數介紹

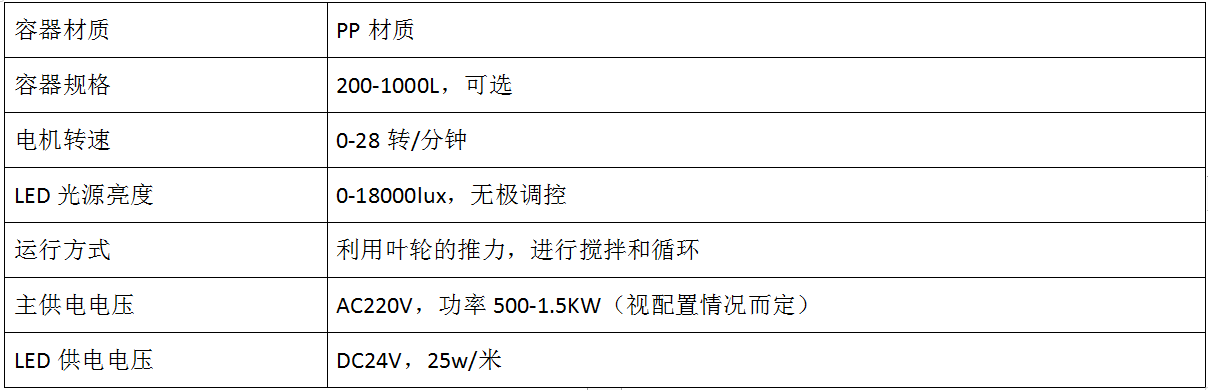

產品技術指標

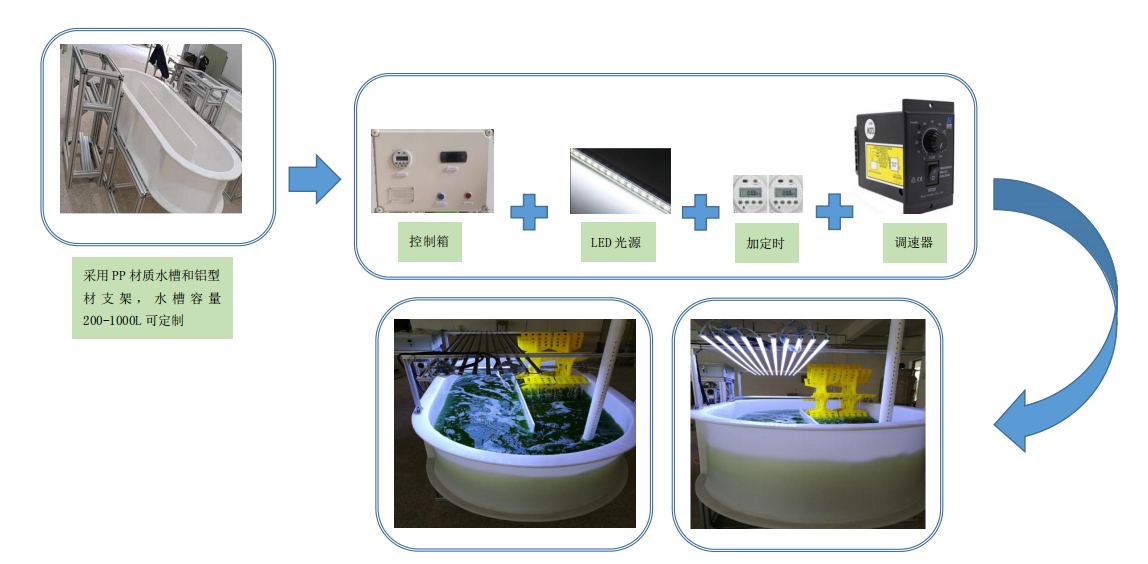

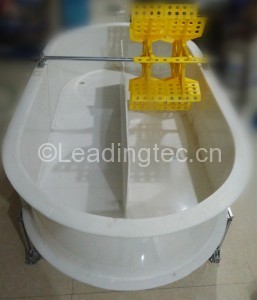

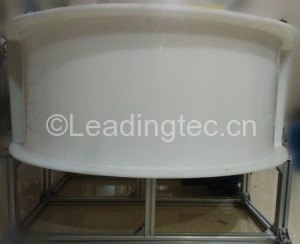

產品優勢：

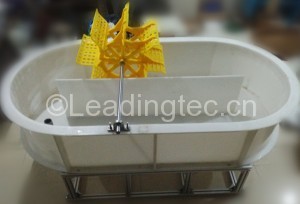

• 占地小可移動,培藻容量大
• 塑料板耐腐蝕，采用生物安全材料

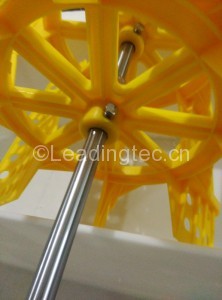

• 葉輪耐腐蝕，具備曝氣和推力兩用

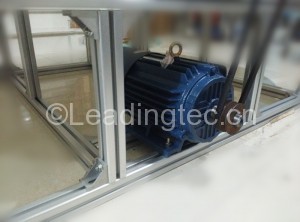

• 電機和變頻器可以擴展到大池子使用

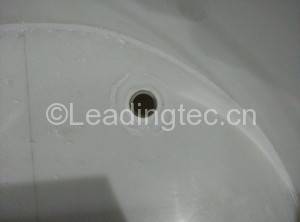

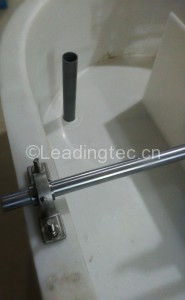

• 溢流口和排水口一體設計
• 水槽體一塊板子一根焊條成型，表面光潔無死角

我們也提供大型跑道池設計支持和封閉流道培藻容器設計，包含薄膜流道（降低外界細菌和重金屬污染）、大型跑道池（大規模培養）。

產品參數介紹

產品技術指標

特點

■ 培養架材質可選擇，有鋁型材，不銹鋼，噴塑等；

■ 可以滿足客戶特殊要求：光源長度、LED光源波長、LED光源功率、LED光源顏色組合，側光源或者頂光源等 ；

■ 標準尺寸1.2米*0.5米*2米，可定做其他尺寸

■ LED光源可選配調光器和其他顏色的單色組合光源

■ 藻類培養光源可以配套時間定時器，調節光暗周期

■ 側面預留帶有控制二氧化碳和空氣比例的恒壓混合器和分氣管路

■ 每層預留可調節出氣管路（對應6mm氣管）

附件配套：

1、培養試管，石英玻璃材質，直徑30mm或者50mm，高度600mm，對應容量500ml或者1000ml,配套耐高溫硅膠和0.9mm內徑的毛細曝氣管一根

2、?培養管固定架?，?規格：510mm*135mm*340mm 材質：亞克力?，放置30mm或者50mm直徑的培養試管

3、夾層水浴試管，石英玻璃材質，外徑70mm，內徑50mm，高度700mm，有效容量1000ml，配套耐高溫硅膠和0.9mm內徑的毛細曝氣管一根以及循環水硅膠管一套。

4、培養平板，尺寸按照客戶要求定制，配套導流板或者曝氣管一套

功能特點：

• 1、光源可選用LED光源或者熒光日光燈，安裝可選擇側光源或者頂光源
  • LED光源可控制光強，光照時間，光色組合（七彩LED），光照色溫
  • 熒光日光燈可控制光照時間，單燈控制開關調節整體光強，光照色溫
• 2、CO2氣體混合控制，可以選擇混氣罐或者文氏管射流器均勻混合2種氣體，流量計控制2種氣體
• 3、多通路氣體控制，混合后的氣體多通路出氣，配套流量計控制選定出氣流量大小
• 4、配套試管特點
  • 500ml,1L可選
  • 溫控通過夾套水浴實現
  • 試管底部錐形減少沉積
  • 試管進氣管出口直徑1mm，減少氣泡大小
  • 試管進氣管可連接0.22μm的氣體過濾器
  • 試管出氣口可選配冷凝器降低揮發
• 5、配套平板特點:
  • 可選配導流板或者曝氣管
  • 導流板實現氣體中間升，兩邊降的循環
  • 曝氣管開孔0.7mm的曝氣孔，實現底部曝氣減少沉積死角
  • 尺寸可定制，焊接防漏
  • 大型平板螺絲加固
• 6、大電流專用工業插座，安全可靠
• 7、鋁型材材質、標準不銹鋼貨架、標準普通貨架結構，美觀大方
• 8、滾輪設計方便移動
• 9、可拆卸安裝簡單



薄膜反應器養藻



薄膜藻樹

采用薄膜袋會使得藻類等微生物的培養容器造價降低很多，但是因為生物培養要求降低人工、連續性、易清潔，我們最終還是需要提供整套的光生物反應器裝置。

我們采用定制的塑料袋，采用加固的篩網，配套PVC水氣兩用管及水泵和氣泵。



薄膜藻樹



薄膜藻樹

功能特點：

1、柱狀光生物反應器主體采用外徑40cm的透明塑料袋，高度1-2米，底部熱燙密封，上部扎口；

2、反應器外圍采用加固圍網，經久耐用；

3、圍網外面為加固的框架，可采用不銹鋼、角鐵、鋁型材等；

4、選配光源，LED或者熒光燈，可控制光照時間、光照強度、光譜等參數；

5、內置PVC管路，可通氣或者物料輸送；

6、配套塑料袋專用曝氣堵漏管，可在袋子外壁輸氣或者堵漏。



曝氣堵漏管

使用方法

1、將塑料桶袋底部熱燙密封；

2、將密封好的塑料袋放入圍網中；

3、加消毒水和臭氧清洗后，加入大蘇打中和；

4、泵入含培養基的藻液進行曝氣培養
